Проектируем отопление, охлаждение, вентиляцию и увлажнение как одну систему управления. Для каждой комнаты определяем, чем её греть, нужно ли охлаждение и по какому датчику держать температуру.
Обсудить проект →У пола две задачи: держать приятную температуру покрытия или отапливать помещение. От задачи зависит и управление. Здесь показан комфортный подогрев: санузел, прихожая, коридор и зона кухни.
Уставка у такого пола своя, по поверхности. Предел задаём по конструкции пола и требованиям производителя покрытия — в этом примере 30 °C. На схеме её подняли до предела и вернули на 22.
В спальне 20, в детской 23, в кабинете 21, в гостиной 22 — одновременно. Датчик измеряет температуру в комнате, а автоматика управляет тем оборудованием, которое в ней предусмотрено.
Между приборами настраиваем приоритеты: в одной комнате нагрев и охлаждение одновременно не запускаются. Помещения, где температуру не регулируют, на плане пустые.
Отопление и кондиционер работают с температурой — воздух в комнате они не меняют. Приток наружного воздуха это отдельная задача, и решает её вентиляция.
Датчик CO₂ показывает, как меняется потребность в воздухообмене: за ночь при закрытой двери концентрация растёт. Система поднимает производительность приточной установки, а затем возвращает её к фоновому режиму.
В мороз наружный воздух почти не содержит влаги. После нагрева в квартире выходит 20–30 % при комфортных 40–50 — сухое горло утром и статика на одежде именно отсюда.
Увлажнитель подбираем под вашу вентиляцию: место, подвод воды и доступ для обслуживания закладываем заранее.
Обсудить проект →
Отопление, охлаждение, вентиляция и увлажнение решают разные задачи и обычно приходят от разных подрядчиков. Мы согласовываем их управление: сводим в одну систему, задаём приоритеты и настраиваем так, чтобы приборы не работали друг против друга.
Для спальни, детской и других помещений можно задать разную температуру. Комнатный датчик передаёт показания системе, а она регулирует радиаторы или контуры отопления. Количество зон зависит от разводки и оборудования, поэтому их предусматривают заранее.
Комфортный подогрев поверхности или отопление помещения — от задачи зависит, по чему держат температуру: по полу, по воздуху или по обоим. Ограничение температуры задаём по конструкции пола и требованиям производителя покрытия, зоны укладки — по расстановке мебели.
Температуру и доступные режимы можно менять с общей панели или из приложения. При интеграции проверяем, какие команды поддерживает конкретная модель и сообщает ли она своё фактическое состояние. Расположение блоков и решёток — отдельная задача: управление не заменяет правильное распределение воздуха.
Условия включения и защитные ограничения: что имеет приоритет — отопление или охлаждение, как система реагирует на открытое окно, какие пределы у пола, какой минимальный воздухообмен сохраняется всегда. Их задают один раз, работают они постоянно.
Расчёт, проект автоматики, подбор датчиков и модулей, сборка и маркировка щита, программирование и пусконаладка. Уставки, расписания и задержки доводим на объекте, с установленным оборудованием, а часть — уже после заселения.
Гидравлика, воздуховоды, холодоснабжение и дренаж выполняют монтажные подрядчики. Мы выдаём им требования и проверяем результат; если климатическое оборудование подбирает другой проектировщик, согласуем интерфейсы управления с ним.
Холодный пол у панорамного окна, дует из-под входной двери, в угловой комнате всегда на два градуса ниже — это теплопотери, а не автоматика. Автоматика их только компенсирует, и то за ваш счёт.
Поэтому расчёт теплопотерь и воздухообмена делают до того, как выбирать оборудование, а не после жалоб на холод. Если по расчёту не сходится — скажем сразу.
До отделки. Коллектор тёплого пола, трассы и дренаж внутренних блоков, каналы вентиляции, кабели к датчикам и панелям закладывают вместе с черновыми работами. Проект климата идёт параллельно дизайн-проекту, а не после него.
Если ремонт уже идёт — скажите, на каком этапе. Часть решений ещё можно выполнить по радиоканалу и накладным монтажом, часть уже нет; честно скажем, что именно.
Что работает без интернета? Управление с настенных панелей и поддержание уставок работают локально. Интернет нужен для доступа со смартфона снаружи и обновлений.

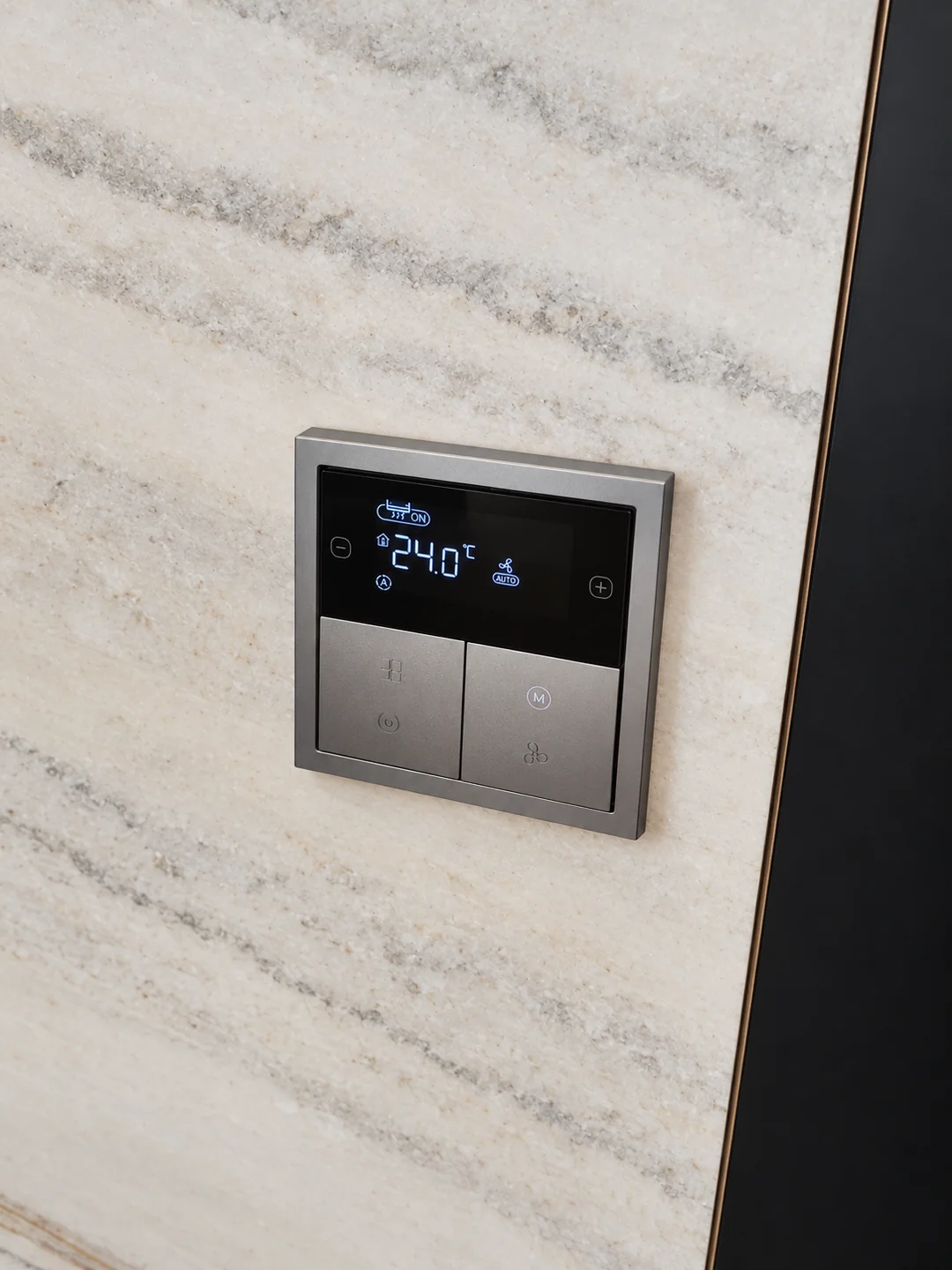

Можно ли изменить температуру вручную? Температуру в комнате можно изменить на панели в любой момент — автоматика вернётся к расписанию в согласованное время или до следующего изменения.
Что произойдёт при неисправности датчика? Система переходит на заранее заданное резервное поведение и сообщает о проблеме, а не отключает отопление молча.
Вентиляция подаёт наружный воздух и удаляет отработанный. Обычная сплит-система этого не делает: она работает с температурой и гоняет по кругу тот же воздух, что был в комнате. Поэтому воздухообмен и градусы — разные задачи, и решают их разным оборудованием.
Концентрация CO₂ в помещении растёт, когда в нём находятся люди, и снижается при проветривании. По нему автоматика понимает, когда вентиляцию пора усилить, а когда вернуть к фоновому режиму. Целевые значения согласуем при проектировании.
Установка работает ступенями или плавно. Постоянный максимум — это шум и подогрев лишнего объёма уличного воздуха, поэтому производительность меняется по потребности, но минимальный воздухообмен, предусмотренный проектом, сохраняется всегда. Регулирование по отдельным комнатам требует оборудования в воздуховодах; если его нет, автоматика управляет общей установкой.
Сколько воздуха подали, столько надо забрать. Подача идёт в спальни и гостиную, вытяжка — из санузла и с кухни, а перетекает воздух через подрезанные двери. Если баланс не сошёлся, двери начинают хлопать, а тяга уходит не туда.
После нагрева наружного воздуха его относительная влажность снижается, и зимой в квартире обычно 20–30 % при комфортных 40–50. Увлажнитель добавляет влагу, а система регулирует его работу по датчикам. Для канального увлажнения предусматриваем защитные ограничения: работу только при включённой вентиляции и контроль влажности в канале. Обслуживание — доступ к прибору, подготовка воды и регулярная чистка — закладывается на этапе проекта.
Открыли окно — отопление и охлаждение в этой комнате приостанавливаются. Между нагревом и охлаждением помещения действует приоритет, чтобы они не работали одновременно; у комфортного подогрева пола свои правила. На время отсутствия система переходит на согласованные настройки отопления, охлаждения и вентиляции — не отключается полностью.
До начала работ согласуем состав документации и границы ответственности. Проект берут и отдельно, без монтажа: по нему монтажники соберут коллекторы и щит, а вентиляционщики выполнят свою часть, не переспрашивая нас по каждой линии.
Пришлите планировку — скажем, сколько зон имеет смысл делать, где нужен тёплый пол, а где хватит радиаторов, потянет ли приточка ваш объём и сколько всё это стоит.
